一級建築士の船渡です。今回は、テーマは熱交換器とその種類です。熱交換器は、「全熱交換器」「顕熱交換機」の２種類があります。それぞれ解説しますね。
熱交換器とは
新築住宅の場合、建築基準法の規制によって、２時間に１回、部屋の空気を全て入れ替えるよう計画されます。
ただ一般的な換気システムの場合（第３種換気）、冬は冷たく乾燥した空気が、夏は暑くて湿気の含んだ空気が、室内にそのまま入ることになす。これらの空気をエアコンを使って、せっせと暖める（又は冷やす）ことになるのですが、これはあまり省エネとは言えません。
またせっかく空調した空気も、２時間に一度は全部、外の排気するわけですので、いくら換気のためとはいえ、なんだか勿体ないです。
そこで室内の空気を排気するときに、 その熱を回収して外気を暖める（又は冷やす）ために使おう、 という発想が生まれました。
これが、「熱交換器型第一種換気装置」です。

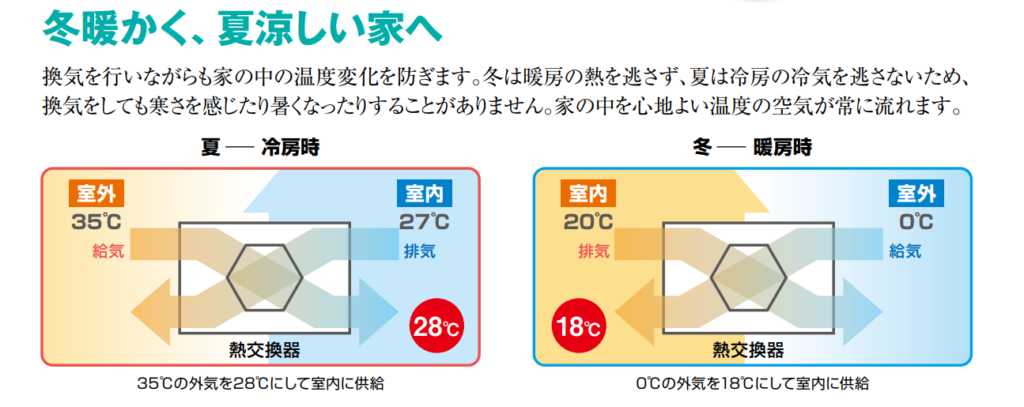

例えば、外気が０度、室温が２０度で、熱交換率が９０％の場合。
通常は、２０度の空気をそのまま排出してしまうところを、その熱を回収し、外気を１８度まで暖めてから室内に入れることが出来ます。凄いですね！
さて、この「熱交換器型第一種換気装置」には、「全熱交換器」と「顕熱交換機」の２種類あります。
全熱交換器
全熱交換器とは、排気する空気から「温度（顕熱）」と「湿度（潜熱）」を再利用する換気システムです。同じ温度であっても、湿度が高い方が熱量が多いため、省エネ性は高くなります。
【メリット】
・梅雨時は除湿効果が望め、冬場は室内の乾燥がやわらぎます。
・夏場が高温多湿な地域におすすめです。
【注意点】
・浴室や、トイレ等の湿気と臭いの強い空間からの排気の取入れはNG。これらか個別換気にします。
・長年使用することによって、素子の交換が必要となる場合があります。
全熱交換器で有名なメーカーは、ロスナイ（三菱電機）、sumika（マーベックス）、せせらぎ(PEJ)、ローヤル電機、ベンティエール（ダイキン） 、日本スティーベル
です。
顕熱交換器
顕熱交換器とは、排気する空気から、「温度（顕熱）」だけを、給気する空気に戻します。 湿度を交換しない分、全熱交換機よりは省エネ性は劣りますが、 お風呂など全ての部屋を換気計画に含むことができます。
【メリット】
・湿気も臭いも回収しない為、トイレや浴室の排気の取入れも可能。
・樹脂製の熱交換器が汚れてきた場合は、水で洗浄が可能。
・寒冷地やペットがいて臭いが気になる家庭でお勧めです。
【留意点】
・夏に外の湿度が高い場合は、湿気がそのまま室内に入ります。
・冬場は水廻りの余分な湿気を排出するので、建物全体が乾燥します。
顕熱交換器で有名なメーカーは、日本スティーベルですね。
どちらもメリット、デメリットありますが、 冬の乾燥を考えますと、 日本では、全熱交換器の方が、室内は快適だと思います。全熱交換器を作る会社も多いですね。
＼注文住宅の作り方講座／
この記事を執筆した一級建築士が教える全7章の動画講座を無料で受講できます。電子書籍のプレゼントなど特典も盛りだくさん。
LINE登録ですぐ視聴できますよ。詳細はこちら
熱交換器の仕組み
手書きでスミマセン、、、熱交換器の仕組みを図にしてみました。
上の緑色が、外からのフレッシュな空気、 下の灰色が、室内の汚れた空気です。 真ん中にあるのが熱交換器です。オレンジ色の ● が、熱、 水色の ● が、湿気です。
この図では、 外からの空気が熱交換器を通ることで、 室内の温度や湿度に近い形で、給気できることがわかりますね。またフィルターで、花粉や、機種によってはＰＭ2.5なども除去することができます。
熱や湿気は、すべてを戻せるわけではなく、 ローヤル電機の製品であれば、 熱は９０％、湿気は６７％を、戻すことが出来ます。
最近は、熱交換器を標準装備しているハウスメーカー、工務店も増えています。断熱性能だけでなく、換気設備についても注目してみると良いですね。
では！
